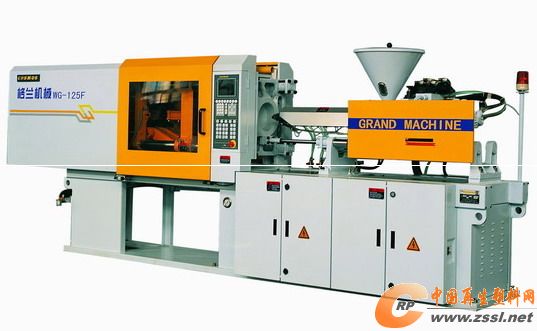

| 产品简介
|
☆与定量泵相比节电30％-50％
☆机器系统发热低，可减少30％的冷却水用量
☆配备旁路过滤装置，保持液压油的高清洁度
☆超大容模空间及超长行程设计，适用范围更广
☆优秀的模板设计，铰耳和模板铸成一体，提高了刚性和精度 |
标准配置 |
合模部分
|
控制部分
|
1.优化设计的三连杆五铰锁模机构
2.三级移模速度、压力数字比例控制
3.油马达自动调模装置
4.低压模具保护功能
5.故障自动开模及警报
6.线性电子尺检测位置，精度可达0.1mm
7.比例式自动集中润滑系统
8.机械、电气联锁安全保护
9.多种顶出功能，适合各种制品要求
10.一组抽芯装置 |
1.原装进口电脑
2.具备35组模具资料存储功能
3.料筒加温采用电脑控制方式
4.三组冷却水控制装置
5.系统工作油旁路过滤装置
6.24小时自动加温及半保温功能
7.操作屏油温显示功能
8.系统压力电脑设置，压力表显示功能
9.机械手接口
10.一组单向2芯，一组单向3芯插座 |
注射部分 |
1.双缸液压平衡注射装置
2.液压马达驱动预塑装置
3.喷嘴对中微调装置
4.注射、计量电子尺检测装置
5.预塑、零背压选择功能
6.料筒超高、低温报警功能
7.具有防止冷启动保护螺杆功能
8.氮化钢通用型螺杆、料筒
9.四级射胶、三级保压、二级预塑数字比例控制 |
技术参数 |
| 规格项目 |
单位 |
WG-125F |
| A |
B |
C |
| 螺杆直径 |
mm |
38
|
42
|
45
|
| 螺杆长径比 |
L/D |
23.2
|
21
|
19.6
|
| 理论注射容积 |
cm3 |
215
|
262
|
302
|
| 注射重量 |
g |
193
|
236
|
270
|
| 注射压力 |
Mpa |
212
|
174
|
152
|
| 螺杆转速 |
rpm |
5～178
|
| 锁模力 |
KN |
1250
|
| 拉杆有效间距 |
mm |
415×415
|
| 移模行程 |
mm |
420
|
| 最小模厚 |
mm |
150
|
| 最大模厚 |
mm |
450
|
| 顶出力 |
KN |
40
|
| 顶出行程 |
mm |
120
|
| 顶针数量 |
|
5
|
| 系统压力 |
Mpa |
16
|
| 电机功率 |
KW |
11
|
| 电热功率 |
KW |
8.25
|
| 电热区段 |
|
4+1
|
|
| WG-F系列可选配置说明 |
1.T型槽模板
2.多种螺杆类型
3.吊模架装置
4.铰牙装置
5.螺杆测速装置
6.弹簧喷嘴
7.射出安全防护罩
8.加长喷嘴
|
9.合模液压安全保护装置
10.顶出行程电子尺检测装置
11.气动顶出装置
12.液压油不足报警装置
13.液压油冷却水闭环控制装置
14.液压油磁性过滤装置
15.冷却水流量观察器
16.两组3相5芯插座插头 |
| |
