F2型中小机特点
F2系列注塑机是我司在畅销了多年的F型机的基础上,经我司资深工程技术人员的潜心研究及不断的完善,对其整个机架、锁模、射台等进行了有限元分析,机器的设计参数、整体性能、外观及结构都得到了全面的提升,是极富创造性设计的新机型。该机型具有以下特点:
◇ 超大四柱间距;
◇ 超大容模量;
◇ 全新射台设计;
◇ 通用性高;
◇ 低噪音油路设计;
◇ 全新的规格参数;
◇ 加强版的控制系统 。
|

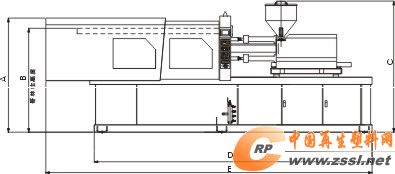

机身尺寸图 |
MODEL |
A |
B |
C |
D |
E |
F |
G |
TTI-90F2 |
1514 |
1350 |
1863 |
3506 |
3637 |
740 |
1070 |
TTI-130F2 |
1567 |
1427 |
1801 |
3850 |
4555 |
826 |
1161 |
TTI-160F2 |
1633 |
1507 |
1890 |
3745 |
4425 |
885 |
1205 |
TTI-190F2 |
1805 |
1612 |
1991 |
4285 |
5136 |
935 |
1280 |
TTI-260F2 |
1845 |
1707 |
1990 |
4840 |
5749 |
1053 |
1378 |
TTI-320F2 |
1968 |
1832 |
2116 |
5062 |
5950 |
1117 |
1492 |
TTI-380F2 |
2115 |
1935 |
2259 |
5981 |
7110 |
1211 |
1785 |
TTI-450F2 |
2194 |
1940 |
2234 |
6631 |
7772 |
1211 |
1818 |
TTI-600F2 |
2499 |
2213 |
2567 |
7600 |
8900 |
1211 |
1912 |
|
F2型中小型机——液压部分 |
|
- 比例压力阀及流量阀采用德国博世(BOSCH)、力士乐(REXROTH),比一般使用的PQ阀更加灵活且匹配油泵的输出量,使控制精度更高。
- 采用高性能叶片泵和与之匹配的比例流量阀和插装式比例压力阀,大大提高可控性和可控精度,使机器更为稳定。
- 独立的压力阀调整压差,进一步提高控制精度。
- 油路板分布在各动作元件(油缸、油马达)附近,反应速度快,动态性能好。
- 带阀芯位置反馈比例阀,控制精度可提高到0.1%(备选)。
- 关键液压元件、密封件全部采用进口名牌产品。
- 管路布置更为合理美观,通用化程度更高。维修保养方便。
- 控制件全部采用进口名牌件,液压阀采用博世和力士乐(或其它进口名牌产品),保证了精确性、可靠性和耐用性。
|
F2型中小型机——注射部分 |
|
- 全新的射台设计
- 通用性好,配置或更换不同直径的螺杆不用改动其它地方。用户可根据需要方便地更换不同直径的螺杆
- 射移油缸改为对角布置,受力更合理(90F2以上)
- 用拖板座代替导杆,具有很高的刚性,运行快捷
- 采用优质新材料、新工艺使螺杆和料筒硬度提高,延长其使用寿命
- 耐磨套改成了铜套,改善了润滑
- 四级注射压力及速度设定
- 四级保压压力设定
- 二级熔胶速度及压力比例背压功能(备选)
|
F2型中小机——锁模部分 |
|
- 机铰部分结构紧凑﹐占用空间小
- 三大板经有限元分析﹐锁模时受力合理
- 自身重量较轻﹐刚性高﹐延长机械使用寿命
- 采用最先进的应力分析软件对哥林柱和螺母进行分析.开合模及调模更为稳定畅顺
- 加大四根拉杆间距和开模行程,可以容纳更大更深的模具
- 优化机板设计:前铰耳和二板铸成一体,十字头导杆支架
、后铰耳则和尾板铸成一体,既提高了刚性和又充分保证
了精度
- 加大了顶针行程,加强了油缸支承刚性。这个优点在生产较深的制品时显得特别突出
|
F2型中小型机——精密控制系统 |
|
- 控制系统为最新研制的DE016C+(原DE016C的加强版),采用了集成度高、可靠性好、反应精确的国际电子元件
- 自动调模功能,可根据不同的模具厚度自动调整机板的位置
- 螺杆转速检测。有了它,操作者可以准确的调整螺杆转速﹐以达到最好的的塑化效果
- 彩色(16色)液晶显示屏和加大显示屏(备选)
- 显示亮度可通过面板键控制,提供8档调整范围选择
- 采用高速图象处理器,可提供图型曲线显示
- 可储存模具成型资料120套
- 设置键盘锁功能,可防止操作员工任意修改模具成型资料
- 屏幕保护,可以延长显示屏的寿命
- 工业现场总线通讯接口,可预留作多机连线之用
- 高精度温度控制分辩率达0.10C。温度由电脑以PID方式闭环控制,可设定的温度范围在:00C-3990C之间
- 3把电子尺及一组压力传感器(备选)
- 26点输出点、56点输入点,输出点由21个继电器代替故障率高的晶体管,增加系统可靠性
- 提高了CPU的频率,使得系统反应速度加快、功能更强大。采用超强发光二极管为输出/输入点状态显示,能令操作者和维修员更容易掌握系统的动作状态
|
F2型中小型机——标准装置 |
注塑部分
|
锁模部分 |
液压部分 |
电器部分 |
标准氮化螺杆
标准射嘴
注射行程电子尺控制
固定式料斗
料筒保护罩
4段射胶\熔胶保压设定
螺杆防冷启动装置
加热开关切换
防流诞功能
自动清料
射胶故障自动检测 |
高压集中润滑系统
锁模行程电子尺控制
安全保护装置(机械\电气)
抽芯动作方式选择(可任选)
顶针功能方式选择(4种)
特快锁模功能
自动调模功能(90-190F2)
比例开锁模(90-320F2) |
比例压力/比例流量控制阀
可调式控制背压
冷却水Y形过滤器 |
DE016C+控制系统
单色液晶显示
中英文语言显示
电脑温控(带PID控制
接触器控制电热
数据锁定功能
最高速度限制功能
异常原因显示功能
生产周期计数
|
|
F2型中小型机——备选装置 |
- 加长射嘴
- PET专用螺杆
- PVC专用螺杆
- 双金属螺杆
- 混炼头加强混色效果
- 抽插芯装置
- 铰牙装置
- 吹风装置
- 弹弓射嘴
- 油压封嘴
- 气体辅助注射装置
- 比例背压
- 闭环射胶
- 储能射胶
- 带阀芯位置反馈的总压力、总流量控制阀
- 比例开锁模
- 开模同步顶针
- 回油过滤系统
- 增加容模量
- 电动挡门
- 自动上料器
- 干燥料斗
- 机械手
- 润滑油回油过滤装置
- 油温控制(RKC温度表)
- 油压安全锁
- 机械手接口
|
|
|
