M3系列连杆式大型注塑机-CJ1600M3 |
特点：
◆震德M3V系列连杆式注塑机，锁模力80吨至1600吨，注射量113克至12284克，采用经计算机优化设计的五点曲肘机械锁模机构，高速节能.具有CPC大屏幕LCD中英文电脑机、MPC大屏幕中英文电脑机、Barber-colman 新型高性能电脑机等类，螺杆料筒可根据实际要求自由选择。
◆模板采用高强度球墨铸铁，模板及机铰均由进口电脑加工中心和柔性加工系统加工，精度高，互换性好。
◆导柱均采用高强度合金钢制造，外层镀硬铬，保证较长寿命。
◆采用检知式高压定量集中润滑装置。
◆多段移模速度控制及特快锁模，保证机构高效平稳。
◆差动式特快锁模功能，提高速度达70％。
◆机械安全装置。
◆安全附有双重电器保护，保障操作员的安全。
◆油压式多次顶出装置可有多种顶出选择，适合各种模具自动化生产之用。
◆低压锁模装置，保护模具。 |
|
| 参数表 |
| 射胶系统
|
| 理论注射容积 |
cm3 |
8627 |
10733 |
13068 |
| 实际注射量 |
g(克) |
8110 |
10089 |
12284 |
| oz（盎司） |
286.6 |
356.5 |
434 |
| 螺丝直径 |
mm |
130 |
145 |
160 |
| 射胶压力 |
MPa |
196 |
157 |
128.9 |
| 螺丝长度直径比 |
－－－ |
24.5：1 |
22：1 |
19.9：1 |
| 螺丝直径 |
mm |
650 |
| 螺丝转速 |
r/min |
0-85 |
| 锁模系统
|
| 锁模力 |
KN |
16000 |
|
|
| 开模行距 |
mm |
1550 |
|
|
| 模板尺寸 |
mm*mm |
2210*2210 |
|
|
| 连接柱内距 |
mm*mm |
1500*1500 |
|
|
| 模具最大距离 |
mm |
3050 |
|
|
| 模容量（最薄－最厚） |
mm |
800-1500 |
|
|
| 油压顶出行程 |
mm |
380 |
|
|
| 油压顶出力 |
KN |
303 |
|
|
| 动力/电热
|
| 油压系统压力 |
MPa |
17.5 |
|
|
| 油泵马达 |
kW |
55*2+37 |
|
|
| 电热量 |
kW |
73.3 |
|
|
| 温度控制区数 |
--- |
8+射嘴（nozzle） |
|
|
| 其他
| | 循环时间（全行程） | sec | 6.5 |
|
|
| 油箱容量 | L | 3600 |
|
|
| 机械外形尺寸（L*W*H） | m*m*m | 14.3*3.2*3.33 |
|
|
| 机重 | kg | 110000 |
|
|
|

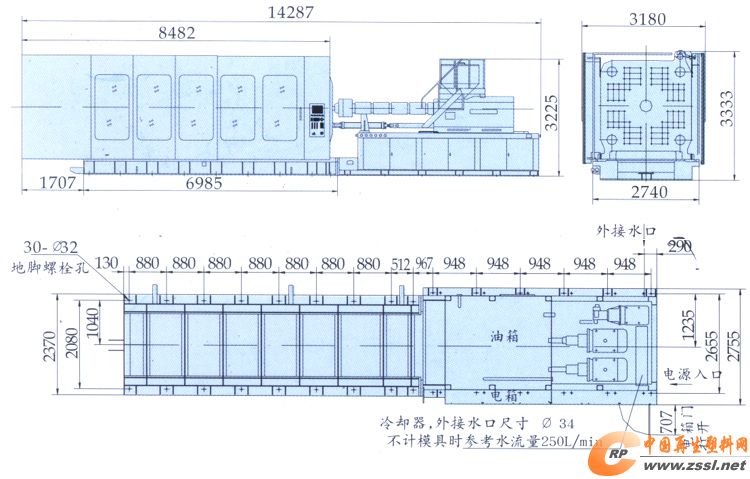

| 安装尺寸 |
 |

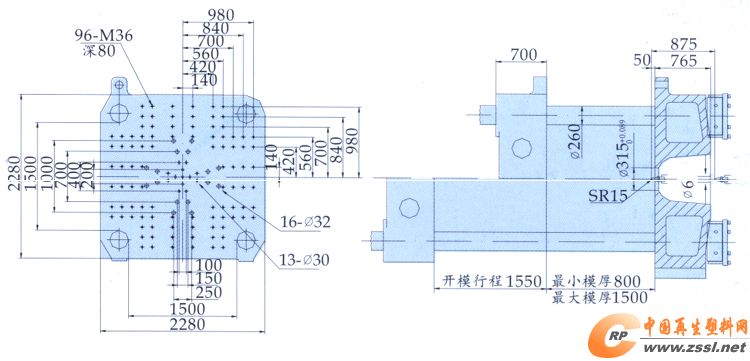

| 模板尺寸 |
 |
| |
震德塑料机械有限公司
地址： 广东省佛山市顺德区大良红岗工业区（528300）
Tel：0757--22338778(市场部) 22338632（售后服务）22338715、22338725（零件门市部）
Fax：0757-22338566(销售)，22636255（售后、门市），22627560（行政） |
|
|
|
