GSFHG系列干式复合机

1058人次浏览【双击鼠标滚屏】

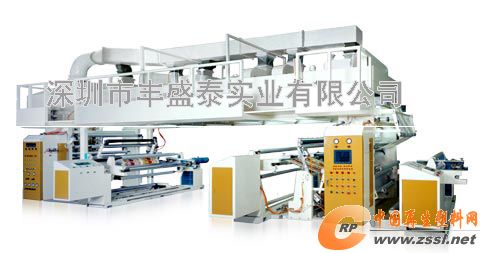

GSFHG系列干式复合机

简介:

    本机适用于BOPP、PET、OPP、CPE、尼龙、铝铂、纸张等卷状材料，采用涂胶法复合制成防水、防透气、可蒸煮，且具备良好机械性和热封性的复合材料。

特点：

     1. 整机控制采用工业计算机系统中央控制，全自动化程序、具有国际依靠水平；
     2. 系统主控台采用中（英）文界面彩色显示器，可方便显示所有控制数据及运行状态，功能丰富；
     3. 一放卷、二放卷、进卷、涂胶、复合、收卷六大部分的速度同步及张力配置进口交流变频闭环矢量控制系统，达到国际先进水平；
     4. 整机由一放卷、进卷、涂胶、干燥、二放卷、复合、收卷、控制、辅助装置九大部分组成；
     5. 一、二放卷及收卷装置的结构为双工位翻转式架结构，原料采用无芯轴式气动顶尖安装定位。驱动及自动张力控制系统具备速度同步、张力、锥度自动控制及预动驳接功能。可实现自动翻转A、B轴及不停机自动接膜，并配置EPC气液自动边位纠偏系统；
     6. 放卷至入料系统采用自动张力控制，由二组驱动电机、二组无磨擦气缸副、张力传感器及矢量电机闭环系统组成计算机系统控制执行；
     7. 涂布装置由网纹辊工涂布头、压印、横向刮墨、胶刮循环装置及匀胶辊等部分组成。由AC电机驱动，交流变频闭环矢量控制；
     8. 干燥箱分四段加热，自动温度控制，进排风量可根据工艺需要调整；
     9. 烘箱内导辊主动同步运转，并配备气顶烘箱及穿膜操作平台；
     10. 复合装置由双层内螺纹加热复合辊组、辅助预热辊、冷却辊及主传动系统组成。AC电机驱动，变频闭环矢量控制（工作过程张力自动检测、显示）；
     11. 被动导辊全部使用硬质铝合金管材，进口优质材料，阳极化处理硬度HV300；
     12. 低压电气元件全部进口名牌器件（除中间继电器、熔断器、非标准件外）；
     13. 气动元件及主要动作气缸全部由进口名牌配件组成。

技术参数:

型号	GSRGF-1000	GSRGF-1400
放卷直径	φ600 mm	φ600 mm
放卷宽度	1000 mm	1400 mm
收卷直径	φ600 mm	φ600 mm
收卷宽度	1000 mm	1400 mm
开卷张力控制	30 N/m～100 N/m
收卷张力控制	30 N/m～100 N/m
复合宽度	1000 mm	1400 mm
复合速度	120 m/min
烘道长度	5m
烘道温度	60 ℃～120 ℃
热辊温度	60 ℃～150 ℃
复合压力	50 N/cm～120 N/cm
收卷电机功率	4 kw/台×3台
抽风机功率	1.5 kw/台×3台
鼓风机功率	1.5 kw/台×3台
电加热管功率	2 kw/根×45根
热油泵电机功率	1.5 kw
涂胶电机功率	2.2 kw
整机外形尺寸（LWH）	10000mm×3400mm×2200mm
整机重量	6.5 T
