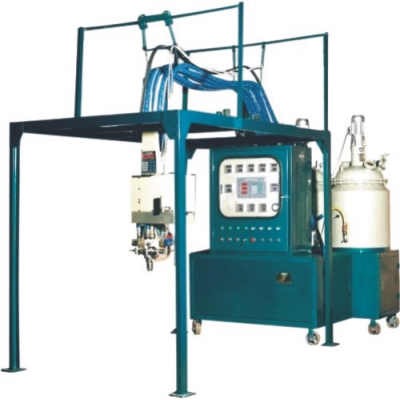

SZS-500C聚氨酯发泡机 |
|
本设备系中速聚氨酯发泡机,是在我司原来生产的SZS-500型聚氨酯发泡机的基础上,将混合头转速从4785r/min提高到8600r/min。由于转速的提高,使聚氨酯A料和B料的混合更加均匀,从而进一步改善制品的内部结构和密度,从而提高了弹性。由于转速的提高,在连续搅拌浇注中,浇注头容易发热致使制品时有针孔暗泡弊病,严重影响制品质量。本设备采用自行设计和制造的制冷机,增设冷却系统,解决浇注头发热问题,不仅延长使用寿命和清洗周期 ,而且大大提高制品质量。
用户对本设备的购买欲望远远大于SZS-500型聚氨酯发泡机,尤其是已拥有SZS-500机型的鞋厂、鞋材厂,在企业内部的技改时,纷纷进行浇注头的升级换代,改用SZS-500C型的浇注头。
主要技术指标
最大浇注量(克/秒) ------ 70
计量精度(%) ------ ±0.5
计量泵转速调节范围(转/分) ------ 60-280
搅拌头转速(转/分) ------ 8600±150
浇注头清洗周期(次) ------ 60
料罐容积(升/只) ------ 120
额定电压(伏) ------ 380
整机总功率(千瓦)------ 14.5
各子系统介绍
本设备由浇注头系统、加热系统、压力监控系统、微电脑数字测控系统、计量泵总成、注料、清洗系统、料液储罐循环系统、制冷冷却系统等组成。浇注系统由浇注头微电脑程序控制器、浇注头、搅拌电机等组成。采用针阀注料装置,由电脑控制浇注量、配有螺旋栅齿组合式搅拌头,进行高速旋转搅拌,使聚氨酯料液混合均匀。
加热系统通过高精度温控仪,控制整个系统温度,使料液在整个循环过程中保持工艺所需的温度。
压力监控系统通过高精度数字压力仪表,监控管路料液压力,并实行超压自动报警。
微电脑数字测控系统,控制料液浇注量,测定并显示计量泵转速、原料配比、奇偶工位选择等参数。
计量泵总成采用特制的光机电装置,将计量泵机械转动信号变为电脉冲信号,通过微机处理,精确测出计量泵每转排量,以质量“克”为计量单位,提高计量精度,每个料罐均由一套计量系统来精确控制其出料量。计量泵转速采用机械无级调速。
注料、清洗系统是由气源三联机、电磁阀、清洗罐、多种阀门、气缸及用户自行配套的压缩机等组成。当浇注头微电脑程序控制器发出指令时,通过各种电磁阀和气缸控制浇注头行使浇注动作或对浇注头进行清洗(液洗、气冲)。
料液储罐循环系统,其储罐由优质不锈钢内胆、PU硬泡层及循环加热导油夹层组成;循环加热油经油箱加热后,经泵输入导油夹层进行循环流动,并由PU硬泡层对料液保温,循环冷却水可使料罐温度迅速降低。
制冷冷却系统采用自行设计的制冷机,提供冷却液来冷却混合头的主轴及主轴与轴承之间由于高速旋转产生的发热,确保系统正常工作关延长浇注头的清洗周期。 |
|
