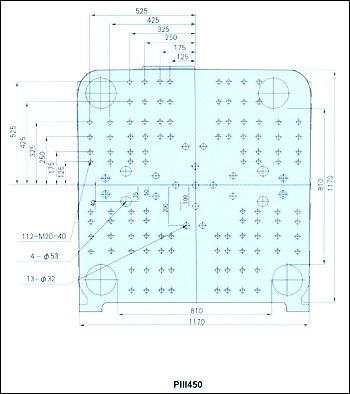

格兰-UBE PZⅢ450模板尺寸 |

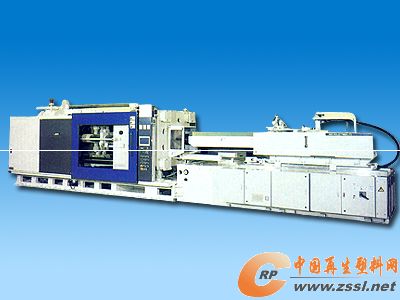

| 产品简介
|
曲肘式合模机构，是与日本宇部公司联合制造的产品，全套引进宇部最新的注塑机技术，具有多项国际领先的技术。
显著特点如下：
。功能卓越的三菱PLC电脑
。日本最新触摸式显示屏
。超大模板、超长合模行程设计
。合模力自动纠正功能
。PPC高性能注射方式
。开合模时抽插芯、顶出的复合动作
。省能源的液压设计
。丰富的备选装置。 |
| 合模部分 |
|
●高刚性、快速 曲肘式合模机构
●开合模参数数字设定及显示
●合模力数据直接设定及显示
●调模参数及模厚数据设定及显示
●合模力自动纠正控制
●差动快速合模功能
●模具保护控制功能
●开合模中的顶出动作和开合模中的抽插芯动作
●合模侧集中式自动润滑系统（ST系列）
●电气、液压二重联锁安全保护功能
●安全门和罩壳
●模具定位圈 |
|
|
| 项出及模具 |
|
| 机械手 |
|
| 注射部分 |
|
●标准螺杆、料筒（氮化）
●标准螺杆头、止回环
●喷嘴及喷嘴头
●喷嘴头突出量：50mm
●5级注射、3级保压
●V-P转换（注射保压转换）：PPC/时间/位置
●2级预塑、2级背压控制
●预塑背压数字设定及显示
●防止螺杆冷启动功能
●防流涎功能
●注射、保压压力波形图显示
●喷嘴后退时刻
●固定、注射后、预塑后、冷却后 |
|
|
| 加热及其它 |
|
●PID方式控制料筒加热温度
●料筒加热预设定（一周内）
●料筒加热低温控制
●料筒温度传感器：K型热电偶
●加热圈隔热罩
●加热圈漏电断路器
●料筒温度异常报警
●液压式注射部件回转装置
●喷嘴对中调整机构 |
|
|
| 液压部分 |
|
●压力匹配回路
●油泵组合输出回路
●液压油预热电路（负载式）
●油冷却器冷却水自动开闭阀门及油温显示 |
|
|
| 电器控制部分 |
|
●三菱PLC电脑
●触摸式彩色显示屏
●紧急停止按钮
●生产任务结束停止系统
●自动洗料运转系统
●内部储存模具参数20套
●故障报警及显示
●成型监视显示
●联锁检查记录
●注塑机运行监察画面显示 |
|
|
| 其它 |
|
|
|
技术参数 |
| 规格项目 |
单位 |
PZⅢ450 |
| A |
B |
C |
| 螺杆直径 |
mm |
71
|
80
|
|
| 理论注射容积 |
|
1405
|
1784
|
|
| 注射重量 |
g |
1292
|
1641
|
|
| 注射重量 |
oz |
50
|
63
|
|
| 注射压力 |
|
1805
|
1421
|
|
| 注射速率 |
cc/sec |
322
|
422
|
|
| 螺杆转速 |
rpm |
138
|
138
|
|
| 塑化能力（PS） |
kg/Hr |
202
|
212
|
|
| 合模力 |
ton |
450
|
| 拉杆间距 |
mm |
810×810
|
| 模板尺寸 |
mm |
1170×1170
|
| 模厚尺寸 |
mm |
380~800
|
| 合模行程 |
mm |
800
|
| 模板最大开距 |
mm |
1180~1600
|
| 顶出力 |
ton |
12.5
|
| 顶出行程 |
mm |
140
|
| 油泵电机 |
KW |
55
|
| 加热器容量 |
Kw |
26.8
|
| 油箱容量 |
L |
750
|
| 喷嘴芯高 |
mm |
1475
|
| 冷却水量 |
L/min |
85×32`C
|
| 机械尺寸 |
m |
8.8×1.9×2.1
|
| 重量 |
ton |
20
|
|
| WG-F系列可选配置说明 |
| 备选配置 |
|
●T型槽模板
●标准模板用紧固件（螺钉、螺母、压板）
●T型槽模板用紧固件（螺钉、螺母、压板）
●机械安全保护装置
●操作侧的自动安全门
●氮化规格双螺旋SP螺杆及料筒
●耐磨、耐腐蚀规格双螺旋SP螺杆及料筒
●高混均性混炼及螺杆头组件
●加长喷嘴（包括加热圈）
●喷嘴防护罩
●保压闭环控制
●加热圈断线检测及报警
●进料口冷却水断水警报
●旁路滤油器回路
●打印机
●快速拆卸拉杆装置
●液压系统油箱油伴警报装置
●料斗检查平台
●模具参数储存卡系统
●气动回路气压压力不足警报装置 |
|
|
| 液压抽插芯装置 |
|
●固定侧：1回路
●移动侧：1回路
●固定侧：2回路
●移动侧：2回路 |
|
|
| 气动顶出装置 |
|
| 氯动抽插芯装置 |
|
|
|
| |
