成型流水线

    1126人次浏览    【 双击鼠标滚屏 】

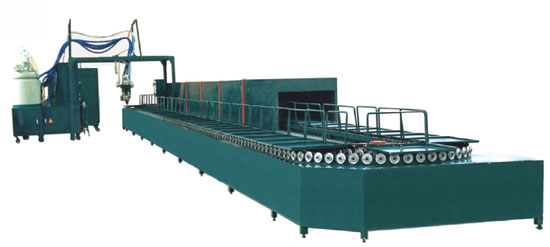

成型流水线


本设备系卧式多工位模架结构的环形回转式流水线,是使用聚氨酯浇注成型机生产聚氨酯鞋底或连帮成型必不可少的配套设备。在本设备多工位模架上可安放各种不同规格和型号的连帮成型模具或鞋底模具,当成型流水线均匀地环形回转运行时,聚氨酯发泡机或聚氨酯浇注成型二用机的浇注头将连续地向模具内浇注经混合后的聚氨酯料液,料液在模具的模腔内熟化成型后,即可制成各种合格的成型鞋或鞋底制品。

由于使用本设备可连续地浇注生产,其生产效率大大地高于圆盘型聚氨酯注射成型机。
二、主要技术指标
模架工位数-----个------60—100
模架运行线速度可调范围-----m/min-----0—12
烘道工作温度可调范围-----°C-----室温—80 °C
工作时烘道内工作温度均匀度误差-----°C-----<8



 型 号      说 明   功率(KW)
HL-60 60工位连帮成型流水线 长×宽×高(m)18.95×1.98×1.28  油热 电热 627
HL-70 70工位连帮成型流水线 长×宽×高(m)21.95×1.98×1.28  油热 电热 636.6
HL-80 80工位连帮成型流水线 长×宽×高(m)24.95×1.98×1.28  油热 电热 636.6
HL-60 60工位鞋底生产流水线 长×宽×高(m)15.95×1.98×1.28  油热 电热 627
HL-72 72工位鞋底生产流水线 长×宽×高(m)18.95×1.98×1.28  油热 电热 636.6
HL-84 84工位鞋底生产流水线 长×宽×高(m)21.95×1.98×1.28  油热 电热 636.6
HL-96 96工位鞋底生产流水线 长×宽×高(m)24.95×1.98×1.28  油热 电热 636.6

各组成部份介绍

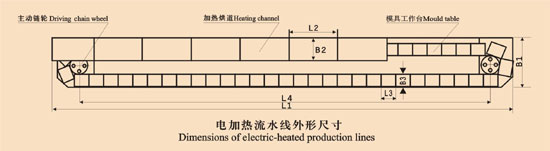

成型流水线由机座、链条式无级调速传动系统、燃烧机(仅用于燃油加热)、隧道式加热熟化烘道,模具工作台及电气控制装置等组成。
●为便于运输,流水线之机座采用优质钢材并分体式组装而成,在机座上装有滚轮用以支承模具工作台的回转运动。
●由于聚氨酯鞋底的尺寸大小和形状复杂程度不同,其制品熟化时间亦不同,因而链条式传动机构采用无级调速(0—12 m/min)来改变模具工作台的运动速度。
●模具工作台上安装连帮成型模或鞋底模。如果连帮成型生产鞋类制品,则每个模具工作台上安放一只鞋模,其工作台尺寸为600mm×500mm;如果生产鞋底,则每个模具工作台上安放一对鞋模,其工作台尺寸为500×500mm;鞋模最大允许高度为420 mm。
●当经混合后的聚氨酯料液浇注入模具后,合模后的模具将进入烘道熟化,本设备的烘道为隧道式加热熟化烘道,每节长度为2米,由七节(或七节以上)组成。从烘道中出来的模具,即可开模取出制品。
●根据用户所在地的能源价格,本设备对烘道的加热采用电热式和燃油式二种供用户选择。电热式采用电热丝加热,燃油式采用专用燃烧机,油种为柴油或煤油。


浙江海峰制鞋设备有限公司
地址:温州市炬光园炬诚路1号
电话:86-577-89615888  86-577-89615558
传真:86-577-89615589
邮编:325029
